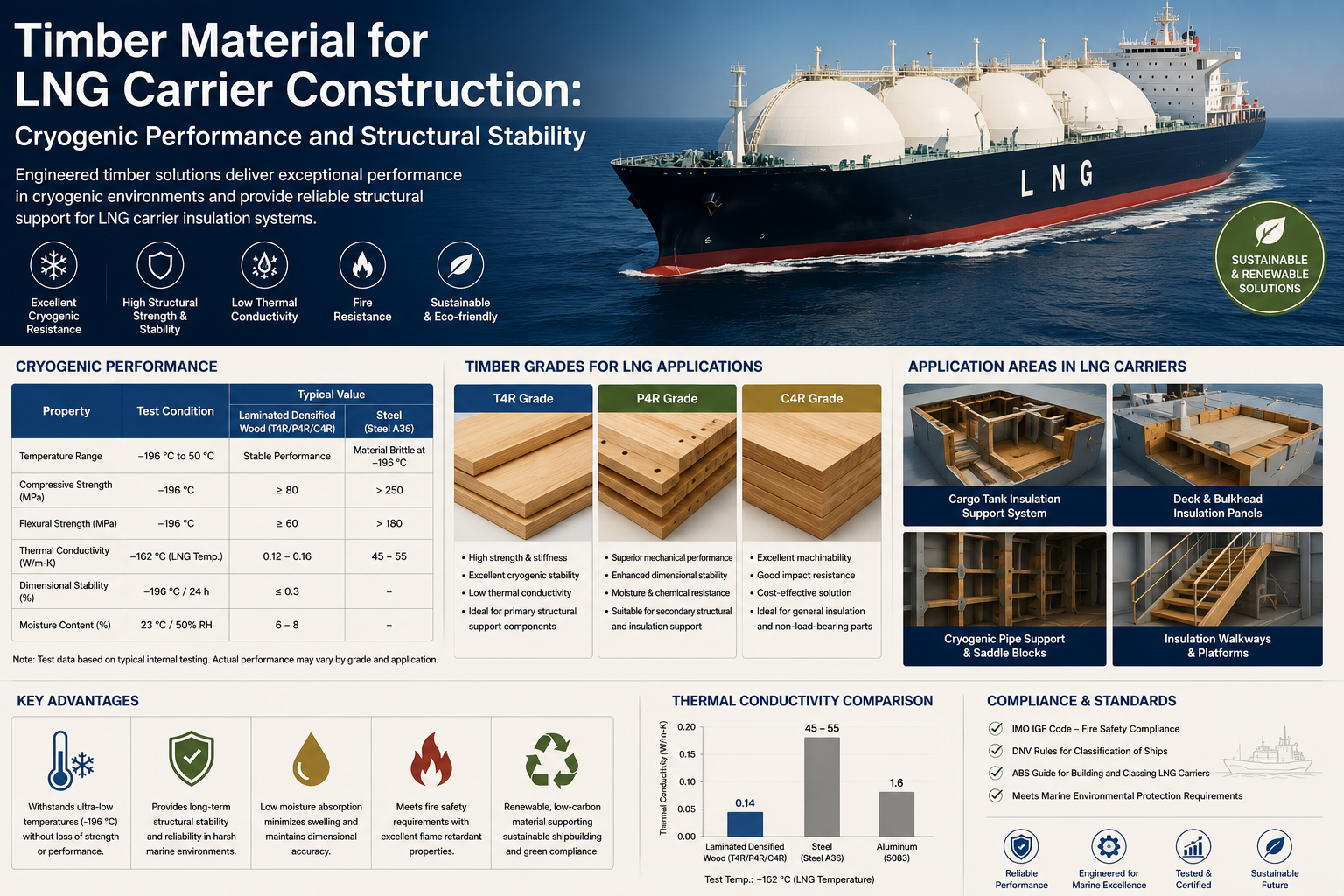

Ein LNG-Träger ist im Kern ein Schiff, das um ein Paradoxon herum gebaut ist: ein Stahlrumpf, der niemals die Ladung treffen darf, die er transportiert. Flüssiges Erdgas fließt bei−163°C– so kalt, dass gewöhnlicher Kohlenstoffstahl innerhalb von Sekunden spröde wird und die meisten Kunststoffe beim Aufprall zerspringt. Doch zwischen dem kryogenen Fracht-Containment-System und der warmen Rumpfstruktur befindet sich eine Familie tragender Komponenten, die aus einem unerwarteten Material gefertigt wurden:Holz. Frachttankstützblöcke, Treibstofftankstützen und Cofferdam-Kläge auf LNG-Trägern und LNG-betriebenen Schiffen basieren gerade deshalb auf Fertigholz, weil es eines der wenigen Strukturmaterialien ist, das die Lastfähigkeit bei kryogener Temperatur mit niedriger Wärmeleitfähigkeit vereint.
Für Werftbeschaffungsteams, Schiffskonstrukteure und Integratoren von Containment-Systemen erklärt dieser Artikel, warum Holz bei −163 °C funktioniert, wenn Metalle und Polymere es nicht können, wo das Material bei der LNG-Trägerkonstruktion angewendet wird, was strukturelle Stabilität unter kombiniertem thermischem Zyklus und anhaltender Last bedeutet und wie man einen Lieferanten von marinem kryogenem Unterstützungsholz vor dem Eintritt in einen klassenzugelassenen Bau bewertet.
Das Materialproblem bei −163°C
Jedes Kandidatmaterial für die Versorgung von Lastpanzern muss zwei Anforderungen gleichzeitig erfüllen, und die meisten scheitern an einer davon:
- Metalle tragen Last, leiten aber Wärme.Stahl behält seine Festigkeit bei kryogener Temperatur nur in spezialisierten Nickellegierungsqualitäten, und jeder direkte metallische Lastweg zwischen dem inneren Tank und dem Rumpf wird zu einem thermischen Kurzschluss – wobei die Ladung abgekocht wird und der Rumpfstahl unterhalb des duktil-spröden Übergangs gekühlt wird. Unterstützungsmitglieder müssen daher strukturell seinundisolierend, was fast jedes Metall ausschließt.
- Polymere isolieren, sind aber spröd.Elastomerische Lager und Polymerpads, die bei Umgebungstemperatur hervorragend funktionieren, verlieren an Duktilität und stoßen auf Zähigkeit ein, wenn die Temperatur sinkt. Bei LNG-Temperatur sind die meisten Polymerfamilien glasartig und rissempfindlich – unakzeptabel für Bauteile, die beim Schwappen der Last, beim Laden und beim Wannenbiegen Lastspitzen erleben.
- Wood behält beide Grundstücke.Die Zellwand der Zellulose besitzt im metallurgischen Sinne keinen duktil-spröden Übergang: Holz behält bei kryogener Temperatur eine bedeutende Druckfestigkeit und Zähigkeit, während seine zelluläre Struktur ihm eine geringe Wärmeleitfähigkeit entlang der Maserung verleiht – eine Kombination, die sie zum historischen Standard in Membran- und unabhängigen LNG-Systemen machte, die sich über Jahrzehnte bewährt hat.
Der technische Begriff für diese Rolle lautetThermischer Bruch mit struktureller Funktion. Die Stütze "hält den Tank nicht nur hoch" – sie unterbricht den Wärmeflussweg und überträgt statisches Gewicht, Ladungslasten und dynamische Schleuderkräfte über zehntausende Ladezyklen, die jeweils die Materialtemperatur zwischen Umgebungs- und kryogenen Bedingungen schwanken.
Wo das Unterstützungsholz in ein LNG-Schiff gebracht wird
Marines kryogenes Holz wird in einer definierten Reihe von Positionen festgelegt, jede mit einem anderen Lastfall:
| Anwendung | Position & Funktion | Dominanter Lastfall |
|---|---|---|
| Trägerblöcke des Ladetanks | Tragblöcke zwischen dem Frachtcontainmentsystem und der inneren Rumpfstruktur des Schiffes auf LNG/LPG-Trägern | Anhaltendes Totgewicht plus schwappende dynamische Lasten bei voller kryogener Temperatur |
| Treibstofftankstützen (LNG-betriebene Schiffe) | Unterstützungen für Typ-C-Treibstofftanks auf Dual-Fuel-Schiffen – LNG als Schiffsbrennstoff – hat diese Anwendung zu einer schnell wachsenden Anwendung gemacht | Tankgewicht mit Teilfüllungsschwappen; häufige Temperaturwechsel zwischen den Bunkerarbeiten |
| Klamm- und Cofferdam-Komponenten | Polsterblöcke und Keile in Schott- und Cofferdam-Zonen, die die Laderäume trennen | Verdichtungs- und Ausrichtungsleistung mit thermischen Gradienten über den Querschnitt |
An allen drei Positionen wird die Bauteilgeometrie so gewählt, dass die Last in seiner stärksten Ausrichtung durch das Holz fließt, wobei die Kontaktflächen flach gefräst werden, sodass die Ausrichtung des Behälters und die im Containment-Design festgelegten Isolierungslücken tolerant gehalten werden.
Kryogene Leistung: Was Holz bei −163°C tut
Drei Mechanismen erklären die Eignung des Materials, und jeder hat direkte Beschaffungsimplikationen:
- Die Zellwandstruktur trägt die Last ohne Versprödung.Die Druckfestigkeit von Holz bei kryogener Temperatur bleibt erhalten und verbessert sich tatsächlich, wenn die Temperatur sinkt – die Zellulose- und Ligninmatrix erfährt nicht die glasübergangsbedingte Zähigkeitskollaps, wie sie bei Polymeren zu beobachten ist. Das Material bleibt in der Lage, Lastspitzen zu absorbieren, ohne zu reißen, was ein schwappendes Ereignis von einem Stützblock verlangt.
- Die zelluläre Porosität blockiert den Wärmefluss.Die gleichen Zellhöhlen, die Holz seine geringe Dichte verleihen, machen es zu einem schlechten Leiter – ein Stützblock leitet nur einen kleinen Bruchteil der Wärme ab, die ein metallischer Weg mit gleichem Schnitt zulassen würde. Die Reduzierung des Abboil-off-Gases ist eine direkte wirtschaftliche Funktion jeder thermischen Unterbrechung im System, kein sekundärer Vorteil.
- Verdichtete Bauweise stabilisiert den Lastpfad.Marines kryogenes Stützholz wird als verdichtetes, technisch gefertigtes Produkt und nicht als massives gesägtes Material hergestellt: Furnierbasierte Konsolidierung und Harzbindung reduzieren die Streuung, Knoten und Wachstumsdefekte, die natürliches Holz für strukturelle Kryogenanwendungen unzuverlässig machen, und verleihen dem Block ein gleichmäßiges Kompressionsverhalten über den gesamten Querschnitt.
Strukturelle Stabilität unter realen Einsatzbedingungen
Eine statische Festigkeit bei −163°C ist notwendig, aber nicht ausreichend. Die entscheidende Frage für eine Unterstützungskomponente ist, wie sie sich über eine 40-jährige Designlebensdauer verhält, in der sie nie entlastet wird und nie bei konstanter Temperatur steht:
- Ermüdung durch thermisches Zyklieren.Jede Fahrt belädt die Tanks (Abkühlung auf −163°C), transportiert und entlädt (teilweise Aufwärmung). Der Stützblock zieht sich mit jedem Zyklus zusammen und dehnt sich aus, während er die volle Drucklast trägt. Die Maßstabilität über Zyklen hinweg – ohne Delamination, Kontrolle oder fortschreitende Lockerung der Passform – ist das, was marinefähiges Material von gewöhnlichem Konstruktionsholz unterscheidet.
- Kälteschleichen unter anhaltender Belastung.Der Block trägt das Tankgewicht über Jahrzehnte hinweg kontinuierlich. Der Kompressionssatz muss klein genug bleiben, damit die vorgesehenen Stützpositionen und Isolierungsabstände des Tanks am Lebensende noch gültig sind, weshalb das Langdauerlastverhalten bei kryogener Temperatur – und nicht nur bei Spitzenfestigkeit – die entscheidende Eigenschaft ist.
- Disziplinieren Sie vor der Installation die Feuchtigkeit.Eingeschlossene Feuchtigkeit in einem Unterstützungsblock wandert und friert, sobald die Abkühlung beginnt; Die Eisausdehnung innerhalb des Abschnitts initiiert das Mikrorissen, das dann durch den thermischen Kreislauf ausgebreitet wird. Lieferanten von marinem kryogenem Holz kontrollieren die Feuchtigkeit durch Produktion, Konditionierung und Verpackung – und Werften steuern entsprechend das Intervall zwischen Auspacken und Installation.
- Schnittstellenanpassung und Bearbeitungsgenauigkeit.Stützen werden gegen gefräste Panzerschürze und Rumpfeinsätze angebracht. Ebenenheit, Dicke und Winkeltoleranzen des Holzteils fließen direkt in die Ausrichtungsaufzeichnung des Tanks ein, sodass die Bearbeitungsfähigkeit Teil der strukturellen Leistung ist und kein kosmetisches Detail.
Qualifikationskontext: Klassengesellschaft und Anforderungen des Eindämmungssystems
Unterstützungskomponenten für LNG-Fracht- und Kraftstoffsysteme werden nicht allein anhand eines Materialdatenblatts gekauft. Sie sind Teil eines Eindämmungs- oder Brenngassystems, das als Baugruppe genehmigt ist – von der Klassengesellschaft des Schiffes und, für Membransysteme, unter dem Lizenzrahmen des Containment-Designers. In der Praxis bedeutet das:
- Die Rolle des Holzlieferanten erfolgt nach der Genehmigung.Die Werft oder der Containment-Integrator hat die Genehmigung; Der Holzhersteller muss Material liefern, dessen kryogene mechanische Eigenschaften, Dimensionskontrolle und Chargenkonsistenz dem entsprechen, was die Genehmigung vornahm.
- Rückverfolgbarkeit ist nicht optional.Chargenbasierte Aufzeichnungen, die jeden Supportblock mit seinem Produktionslauf, Verdichtungsparametern und Inspektionsergebnissen verknüpfen, bilden die Basiserwartung bei der Beschaffung von LNG-Konstruktionen.
- Alternativen zur heimischen Produktion sind in die Versorgungsgleichung gekommen.Historisch konzentriert auf eine kleine Anzahl spezialisierter Produzenten, hat das Angebot an marinem kryogenem Unterstützungsholz sich erweitert, und inländisch produzierte, qualitätsstabile, kostengünstige Alternativen sind nun Teil der Beschaffungslandschaft für chinesische Werften, die den Großteil des weltweiten LNG-Carrier-Bestellbuchs produzieren.
Lieferantenbewertungscheckliste
- Kryogene Eigentumsbeweise.Gemessene mechanische Leistung bei repräsentativen niedrigen Temperaturen, nicht bei Raumtemperaturdaten, die nach unten extrapoliert werden.
- Verdichtete Produktkonsistenz.Gleichmäßige Dichte und Kompressionsverhalten über den gesamten Blockabschnitt hinweg, mit furnierbasierter Konstruktion statt gesägtem Naturholz.
- Bearbeitung bis zur Tank-Interface-Toleranz.Es wurde Ebenenheit, Dicke und Winkelgenauigkeit an Serienteilen mit Inspektionsprotokollen nachgewiesen.
- Feuchtigkeits- und Verpackungskontrolle.Definierte Feuchtigkeitsgrenzen bei Lieferung mit Barriereverpackung sowie klare Hinweise zur zulässigen Exposition vor der Installation.
- Projektrückverfolgbarkeit.Batch-Dokumentation entspricht den Anforderungen der Klassen- und Containment-Systemakten und der Bereitschaft, im Rahmen der Lieferantenqualifikation der Werft geprüft zu werden.
Quellenperspektive
Chambroad-HerstellerMarine Niedrigtemperatur-Flüssigladungstank, der Holz trägtmit ultraniedriger Temperaturbeständigkeit und starker mechanischer Unterstützungsleistung, positioniert als inländisch produzierte, qualitätsstabile und kostengünstige Option für LNG/LPG-Ladungstankblöcke, LNG/LPG-betriebene Tankstützen für Schiffe und Schottpolsteranwendungen. Der technische Artikel des Unternehmens überbiobasierte LNG-Unterstützungsmaterialien bei −163°Cbehandelt die Anwendung ausführlicher und das breitere Holzportfolio – einschließlichLanglebige und nachhaltige Lösungen für modifiziertes Holz— behandelt anspruchsvolle industrielle Aufgaben über den maritimen Kryogenbetrieb hinaus.
Anwendungsspezifische Abmessungen, Chargendokumentation und Qualifikationsdaten für ein bestimmtes Schiffsprogramm sollten direkt während der Lieferantenqualifizierung bestätigt werden. Um die Anforderungen an kryogenes Unterstützungsholz für ein LNG-Bau- oder Umbauprojekt zu besprechen,kontaktieren Sie das Chambroad-Team.
